BASIS DATA RELASIONAL (Relational Database) PART 1

Pada artikel ini Anda akan :

• Memperoleh pemahaman tentang sistem manajemen database relasional (RDBMS) dansistem objek manajemen database relasional (ORDBMS).
• Memperoleh pemahaman konsep dasar database relasional.
• Mengkomunikasikan gagasan database menggunakan model datayang sesuai.
• Menggambarkan struktur tabel relasional
• Membuat model menggunakan konvensi entitas
• Berkomunikasi dengan RDBMS menggunakan pernyataan SQL
• Mengelompokkan pernyataan-pernyataan SQL dalam kelompok DML, DDL, DCL, dan Transaction Control

Konsep Database Relasional

Dr. E.F. Codd pada tahun 1970 telah memperkenalkan model relasional sistem database yang merupakan dasar untuk Relational Database Management System (RDBMS). Sebelum konsep database relasional telah digunakan dua model database yaitu Network dan Hierarchical Database. RDMBS memiliki kemudahan dalam penggunaannya dan memiliki fleksibilitas dalam struktur, sehingga sangat cepat populer ditambah dengan beberapa vendor yang inovatif dalam membantu mengembangkan aplikasi-aplikasi yang powerfulserta produk-produk yang menawarkan solusi. Dalam database relasional, data disimpan dalam bentuk relasi atau tabel dua dimensi, dan antartabel satu dengan tabel yang lainnya terdapat hubungan atau relationship.

Komponen-komponen model ralasional meliputi : Kumpulan objek yang memiliki keterkaitan atau relasional antar penyimpan data, Set operator yang dapat melakukan relasi untuk membuat relasi yang lainnya, dan Integritas datauntuk akurasidan konsistensi. Untuk membuat struktur tabel, mengisi data ke tabel, mengubah data dan menghapus data dari tabel diperlukan software RDBMS, sedangkan perintah yang digunakan disebut Structure Query Language (SQL) sehingga setiap software RDBMS dapat digunakan untuk menjalankan perintah SQL.

Definisi Database Relasional

Sebuah database relasional menggunakan hubungan atau tabel dua dimensi untuk menyimpan informasi. Sebagai contoh: Kita ingin menyimpan informasi tentang semua karyawan yang ada pada salah satu perusahaan. Dalam sebuah database relasional, kita membuat beberapa tabel untuk menyimpan bagian-bagian informasi yang berbeda tentang karyawan yang bekerja diperusahaan tersebut, misalnya tabel yang menyimpan informasi tentang karyawan, tabel yang menyimpan informasi tentang departemen, tabel yang menyimpan informasi tentang gaji.

Model Data

Modelmerupakan landasansebuah desain. Sebelum sebuah mobil diproduksi, terlebih dahalu para perancang membuatmodelmobil dan bekerja secara rinci dan detail pada model mobil tersebut.Dalam cara yang sama, perancang sistemmengembangkan modeluntuk mengeksplorasi ide-ide dan meningkatkan pemahaman desain database. Tujuan sebuah Model adalah membantu mengkomunikasikan konsepkonsep yang ada dipikiran orang. Model dapat digunakan untuk melakukan hal berikut: menyampaikan/mengkomunikasikan, mengkategorikan, menggambarkan, menentukan, menyelidiki, mengembangkan, menganalisis, dan meniru. Model yang baik adalah model yang cocok dalam banyak kegunaan, dapat dipahami oleh pengguna akhir, dan berisi detail yang cukup untuk pengembang dalam membangun sistem data base.

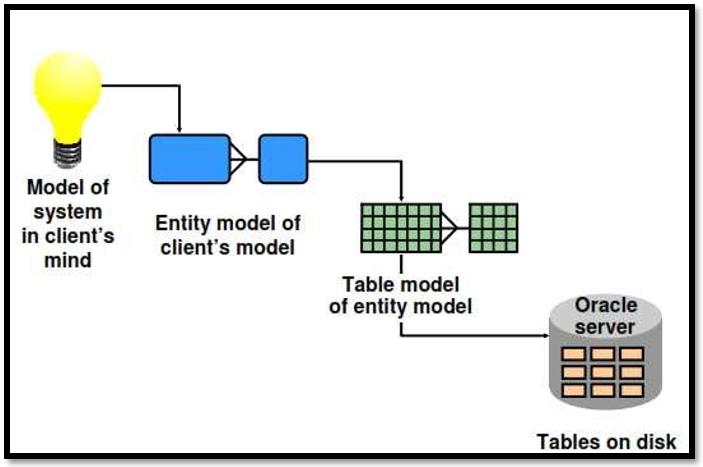

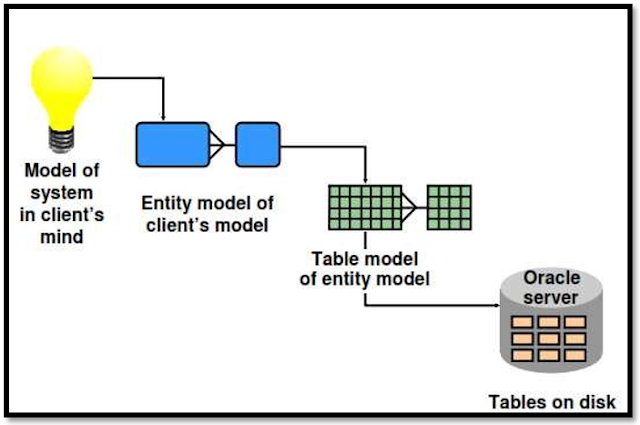

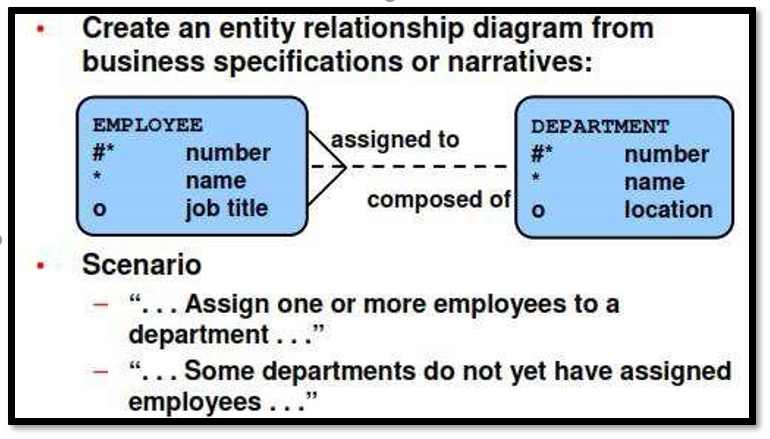

Contoh Sekenario Model Data

Model Hubungan Entitas (Entity Relationship Model)

Dalamsistem yang efektif, data dibagi menjadi kategori diskrit atau entitas. Sebuah hubungan entitas (ER) model adalah sebuah ilustrasi dari berbagai entitas dalam bisnis dan hubungan diantara mereka. Model ER berasal dari spesifikasi bisnis atau narasi dan dibangun selama tahap analisis siklus hidup pengembangan sistem (System Development Life Cycle).

Manfaat Model ER

Informasi Dokumen bagi organisasi dalam format yang jelas tepat.

Memberikan gambaran yang jelas tentang ruang lingkup kebutuhan informasi.

Menyediakan peta bergambar yang mudah dipahami untuk desain database.

Menawarkan kerangka kerja yang efektif untuk mengintegrasikan beberapa aplikasi.

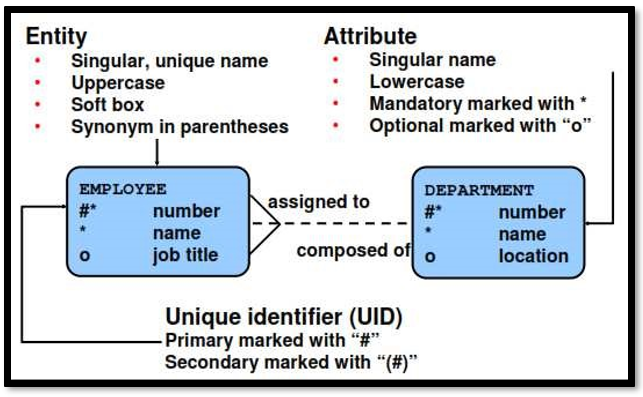

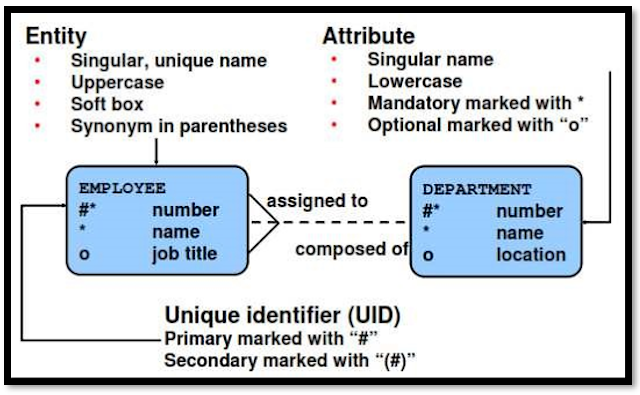

Gambaran Model Hubungan Entitas (Entity Relationship Model)

Komponen Kunci

Entitas adalah Suatu hal yang penting tentang informasi yang perlu diketahui. Contohnya adalah departemen, karyawan, dan pesanan.

Atribut adalah Sesuatu yang menggambarkan atau memenuhi syarat suatu entitas. Sebagai contoh, untukentitas karyawan, atributnya adalah: nomor karyawan, nama, jabatan, tanggal perekrutan, nomor departemen, dan sebagainya. Setiap atribut yang baik adalah diperlukan atau opsional. Pernyataan ini disebut optionality.

Hubungan atau relationship adalah sebuah asosiasi antara entitasdan derajat.Contohnya adalah karyawan dan departemen, dan pesanan dan item barang.

Konvensi Model Hubungan Entitas

Konvensi Model ER Entitas

Untuk mewakili entitas dalam model, menggunakan konvensi sebagai berikut :

Singular, nama entitas yang unik

Nama entitas dalam huruf besar

Kotakdengan garis tipis.

Nama sinonim opsional dengan huruf besar didalam tanda kurung: ().

Atribut

Untuk mewakili atribut dalam model, menggunakan konvensi sebagai berikut :

Nama Singular dalam huruf kecil.

Asterisk(*) tanda untuk atribut wajib (yaitu, nilai-nilai yang harus diketahui).

Karakter"o" tanda untuk atribut opsional (yaitu, nilai-nilai yang mungkin dikenal).

Garis Pada Relasionship/Hubungan

Garis putus-putus digunakan untuk Elemenopsionalyang menunjukkan"mungkin"

Garis penuh digunakan untuk Elemenwajibmenunjukkan"harus"

Crow’s foot digunakan untuk Menunjukkan"satu atau lebih"

Single line digunakan untuk Menunjukkan"satu dan hanya satu"

Hubungan Multi Tabel

Setiap tabel berisi data yang menggambarkan secara tepat satu entitas. Sebagai contoh, tabel EMPLOYEES berisi informasi tentang karyawan. Kategori data yang tercantum di bagian atas setiap tabel, dankasuskasus individu tercantum di bawah tabel. Dengan menggunakan formattabel, dapat dengan mudah memvisualisasikan, memahami, dan menggunakan informasi. Karena data tentang entitas yang berbeda disimpan dalam tabel yang berbeda, sehingga perlu untuk menggabungkan dua atau lebih tabel dalam menyelesaikan permasalahan tertentu. Sebagai contoh, untuk mengetahui lokasi departemen mana seorang karyawan bekerja. Dalam skenario ini, memerlukan informasi dari tabel EMPLOYEES (yang berisi data tentang karyawan) dan tabel DEPARTMENTS (yang berisi informasi tentang departemen). Dengan RDBMS, seseorang dapat menghubungkan data yang berada dalam satu tabel dengan data yang berada di tabel lain menggunakan foreign key. Foreign key adalah kolom (atau setkolom) yang mengacu pada Primary key dalam tabel yang sama atau tabel lain. Data dalam dua tabel yang terpisah dapat diorganisasi menjadi informasi baru yang dapat dikelola secara terpisah.

Gambaran Hubungan ER Multi Tabel

Terminologi Database Relasional

Sebuah database relasional dapat berisi satu atau banyak tabel. Sebuah table merupakanstruktur penyimpanan dasar dari sebuah RDBMS. Sebuah tabelmemiliki semuadata yang diperlukan tentang sesuatu di dunia nyata, seperti karyawan, faktur, atau pelanggan.

Didalam sistem relasional database data dinyatakan dengan menggunakan tabel (relations). Sebuah tabel mempunyai struktur seperti dabawah ini,

Sebuah tabel harus diberi nama secara unik sebagai identitasnya dan terdiri dari beberapa baris sebagai penyimpanan informasi, dan masingmasing baris berisi satu record. Sebuah tabel dapat mempunyai sebuah kolom atau lebih. Sebuah kolom memiliki sebuah nama dan tipe data yang diberlakukan dan merupakan deskripsi atribut pada record.Struktur tabel yang disebut juga relation schema, ditentukan oleh atributatributnya. Tipe informasi yang tersimpan di dalam tabel ditentukan oleh tipe data yang terdapat pada atribut-atributnya pada saat tabel dibuat.

Sebuah tabel dapat mempunyai lebih dari 254 kolom yang mempunyai tipe data yang sama atau tipe data yang berbeda sesuai dengan penempatan values (domain). Kemungkinan-kemungkinan domain yang dipergunakan adalah alphanumeric data (strings), numbers, dan date formats. ORACLE menawarkan tipe-tipe data dasar seperti di bawah ini:

Char (n): Fixed-lenght character data (strings), mendefinisikan string sepanjang n karakter. Nilai maksimum untuk n adalah 255 byte (....... di ORACLE 9i). Bila n tidak dituliskan, maka panjang karakteryang berlaku adalah 1. contoh: char(40).

Varchar2 (n) : Variable-lenght character strings, mendefiniskan string yang panjangnya berubah-ubah sesuai dengan kebutuhan dan dibatasi sebanyak karakter n. Nilai n maksimum adalah 2000 (....... di ORACLE 9i). Hanya banyaknya byte yang digunakan saja yang tersimpan pada memori.

contoh: varchar2(80).

Number (o,d) : Numeric data type , mendefinisikan angka integerdan riel, o = jumlah digit, d = jumlah digit yang berada dibelakang koma.

Nilai maksimum: o = 38, d = -84 sampai +127. contoh: number (8), number (5,2).

Number (5,2) nilainya tidak dapat lebih dari 999.99 , jika melebihi nilai maksimum tersebut maka akan menjadi kesalahan. Tipe data yang berasal dari number adalah int[eger], dec[imal], smallint dan real.

Date: Date data type untuk menempatkan atau mendefinisikan tanggal, bulan, tahun, hari, jam, menit dan detik. Format keadaan awal ( default ) untuk date adalah : DD-MMM-YY.

Contoh : ’10-FEB-94’,’29-NOV-98’.

long: mendefinisikan tipe data binary, panjangnya karakter maksimum adalah 2GB. Setiap tabel hanya diperbolrhkan satu kolom saja yang mempunyai tipe long.

Catatan:

Di dalam ORACLE–SQL tidak ada tipe data boolean, tetapi dengan data yang sama dapat menggunakan char(1) atau number(1).

Selama tidak terdapat ketentuan/hambatan lain yang membatasi kemungkina values pada atribut, dapat digunakan special value yaitu null  (untuk sesuatu yang tidak diketahui). Nilai ini tidak sama dengan angka 0, dan juga tidak sama dengan angka kosong.


LANJUT KE PART 2 Untuk lebih memahami RELATIONSHIP DATABASE ....
